filtropressa a membrana
strizbox ™
Hai bisogno di filtrare liquami minerali molto fini, sino a 8 micron, senza contaminare con additivi? Con STRIZBOX ™ puoi farlo: il filtrato che ottieni è limpido, senza solidi sospesi,
ed è perfettamente riutilizzabile nel ciclo produttivo.
STRIZBOX ™ è una filtropressa a membrana di nuova generazione, progettata per l’Industria 4.0, automatizzata con controllo in remoto, capace di lavorare H24 senza presidio. Strizza dolcemente e a bassa pressione, per ottenere la più alta resa in secco finale e conservare l’integrità del prodotto.
cosa risolve
filtropressa a membrana automatica per fanghi
STRIZBOX ™ è la soluzione avanzata per la filtrazione dinamica e la disidratazione dei fanghi in grado di risolvere diverse problematiche in modo efficiente e automatico:
- Sistema completamente automatico: Operativo 24/7 senza necessità di operatori in loco, gestibile e monitorabile da remoto tramite PLC. Le celle di carico, integrate nel sistema, rilevano il peso della macchina per verificare se lo scarico è avvenuto completamente. Se il peso non è rientrato nei parametri prestabiliti, lo scarico viene riattivato automaticamente fino a completamento, garantendo un ciclo ottimizzato senza intervento umano.
- Continuità operativa senza interruzioni: Ogni colonna può essere isolata per manutenzione senza fermare l’intero impianto, garantendo un ciclo di lavoro continuo.
- Filtrazione senza additivi: Capace di trattare slurry fino a 8 micron senza l’uso di sostanze chimiche, rendendo il filtrato idoneo al riutilizzo e riducendo i costi ambientali.
- Alta produttività e flessibilità: Risponde a picchi o alla stagionalità produttivi grazie al sistema in colonne autoportanti. E’ possibile escludere una o più colonne in funzione all’esigenza.
- Sostenibilità: Il riutilizzo dell’acqua filtrata e il basso consumo energetico contribuiscono a rendere la filitropressa a membrana STRIZBOX® una scelta eco-sostenibile.
punti di forza
sistema completamente automatico
operatività 24/7
modulare e flessibile
filtrazione senza additivi
tecnologia brevettata filtrazione dinamica
manutenzione semplice e veloce
industria 4.0
sostenibilità e riciclo dell'acqua
applicazioni
Una filtropressa dinamica multiforme e versatile
industria mineraria
Ideale per la disidratazione di fanghi derivanti dalla lavorazione di minerali, sabbie e inerti. Permette di recuperare l’acqua e ridurre il volume dei fanghi, senza contaminare il filtrato con additivi.
industria del marmo e della cava
Utilizzata per la disidratazione dei fanghi a matrice minerale, come quelli provenienti dalla lavorazione del marmo, delle pietre e delle cave. Il filtrato limpido può essere riutilizzato nel processo produttivo.
industria ceramica
Ottima per trattare i fanghi derivanti dalla produzione ceramica, ad esempio nella fase di squadratura delle piastrelle. Non usando additivi per filtrare, il fango è idoneo per essere destinato al recupero anzichè allo smaltimento.
industria chimica e farmaceutica
STRIZBOX ™ è la filtropressa a membrana utilizzata per filtrare materiali chimici e fanghi provenienti da processi produttivi, garantendo il recupero dell’acqua senza contaminare il filtrato. Questo è particolarmente importante in settori dove la purezza del filtrato è cruciale.
industria alimentare
STRIZBOX ™ è ideale anche per la filtrazione di materie prime e liquidi oleosi, perché preserva l’integrità della materia trattata. Grazie alla sua azione delicata, ad esempio nel caso dei flocculi, li compatta senza romperli né disperderli nel filtrato. Questo significa che la materia prima non viene danneggiata, non si disperde nell’impianto e non aumenta il carico di fanghi da smaltire, evitando sprechi e costi aggiuntivi nella depurazione.
recupero e trattamento di metalli ausiliari
STRIZBOX ™ – filtropressa a membrana – è adatta anche per trattare fanghi derivanti dal recupero di metalli ausiliari o da processi chimici, come la galvanica, permettendo di ottenere un filtrato limpido senza solidi sospesi.
descrizione
Una filtropressa a membrana
autonoma e intelligente

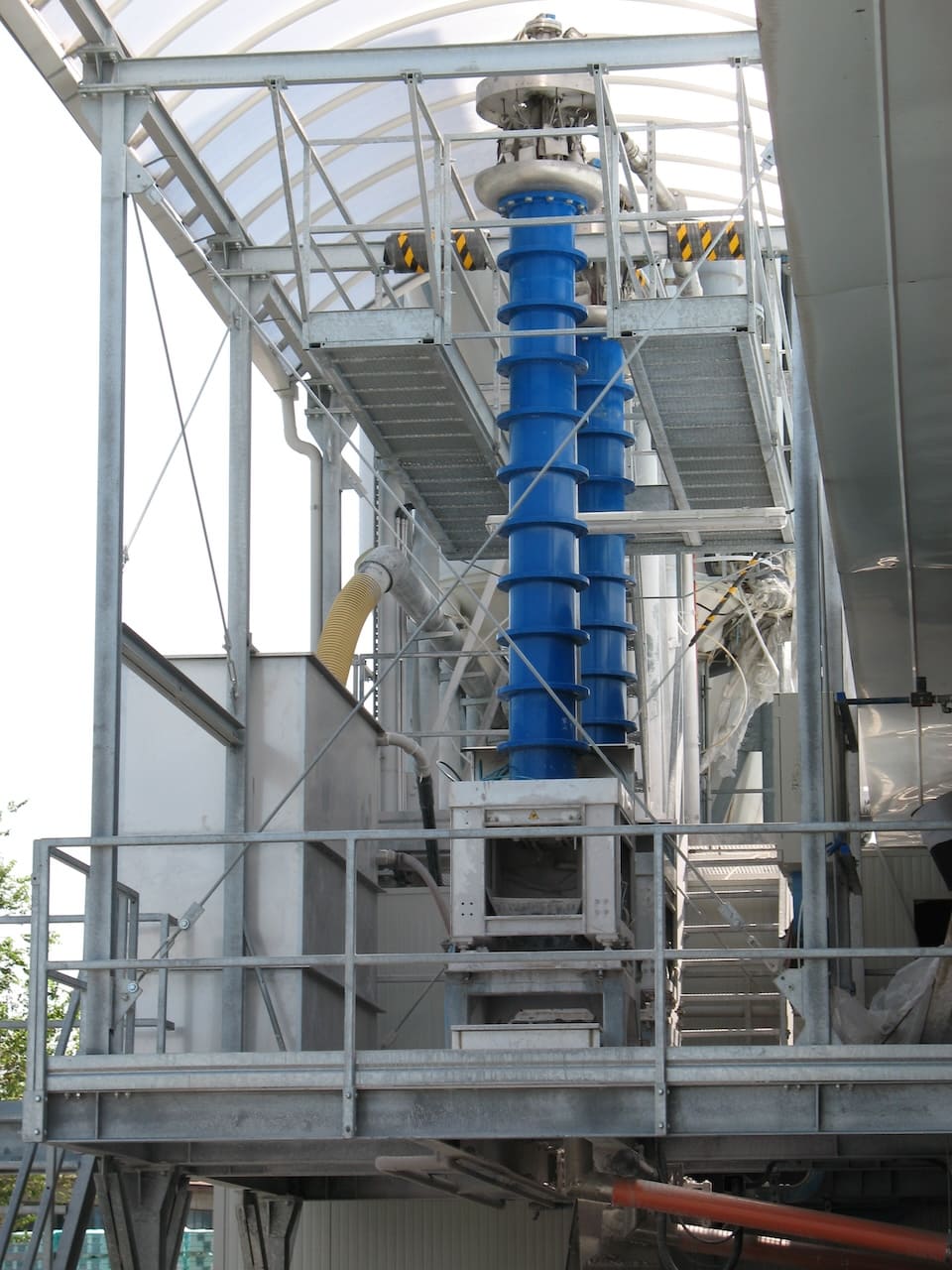

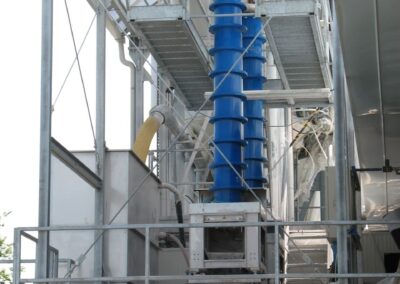

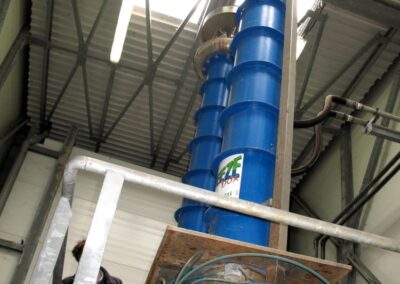

A differenza delle filtropresse tradizionali, che si sviluppano in orizzontale con piastre da chiudere manualmente o idraulicamente, STRIZBOX® adotta una struttura verticale a colonne, completamente automatizzata, autonoma e intelligente. Ogni colonna è composta da tre sezioni:

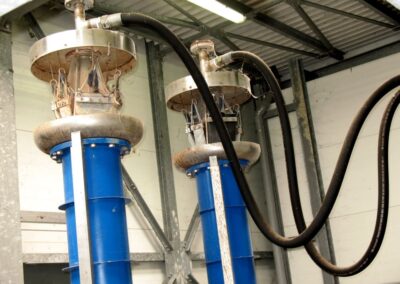

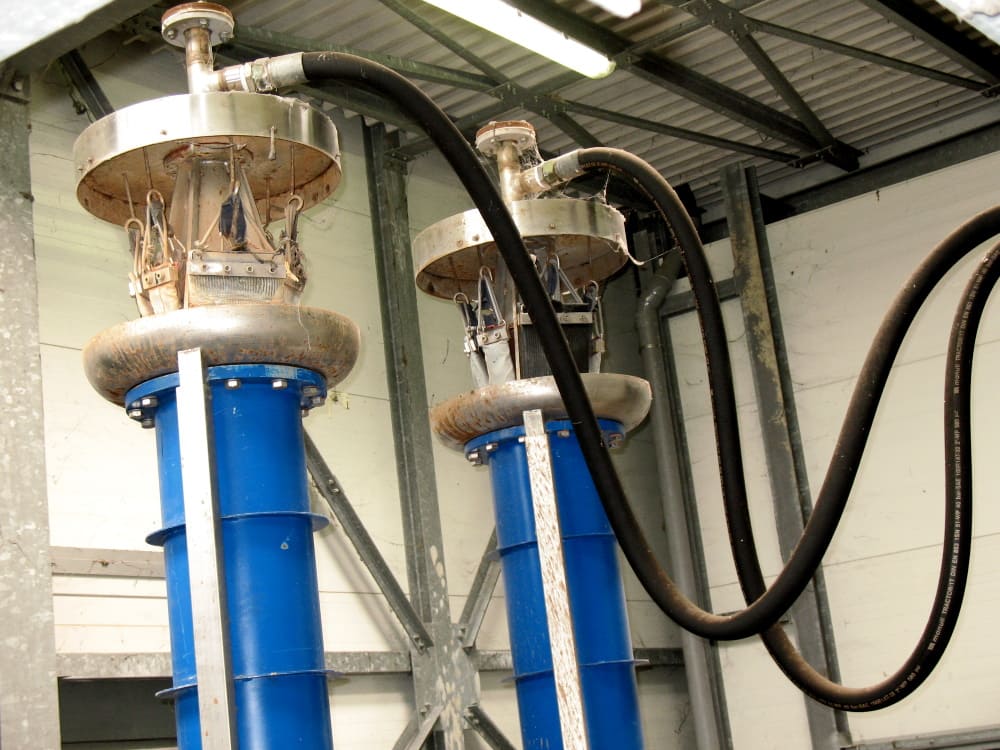

- Testa: sede dell’alimentazione e dei dispositivi di tenuta
- Corpo: zona filtrante dove avviene il cuore del processo (altezza modulabile da 1 a 6 m)
- Base: raccoglie il filtrato limpido, ospita il portello di scarico e il sistema pneumatico

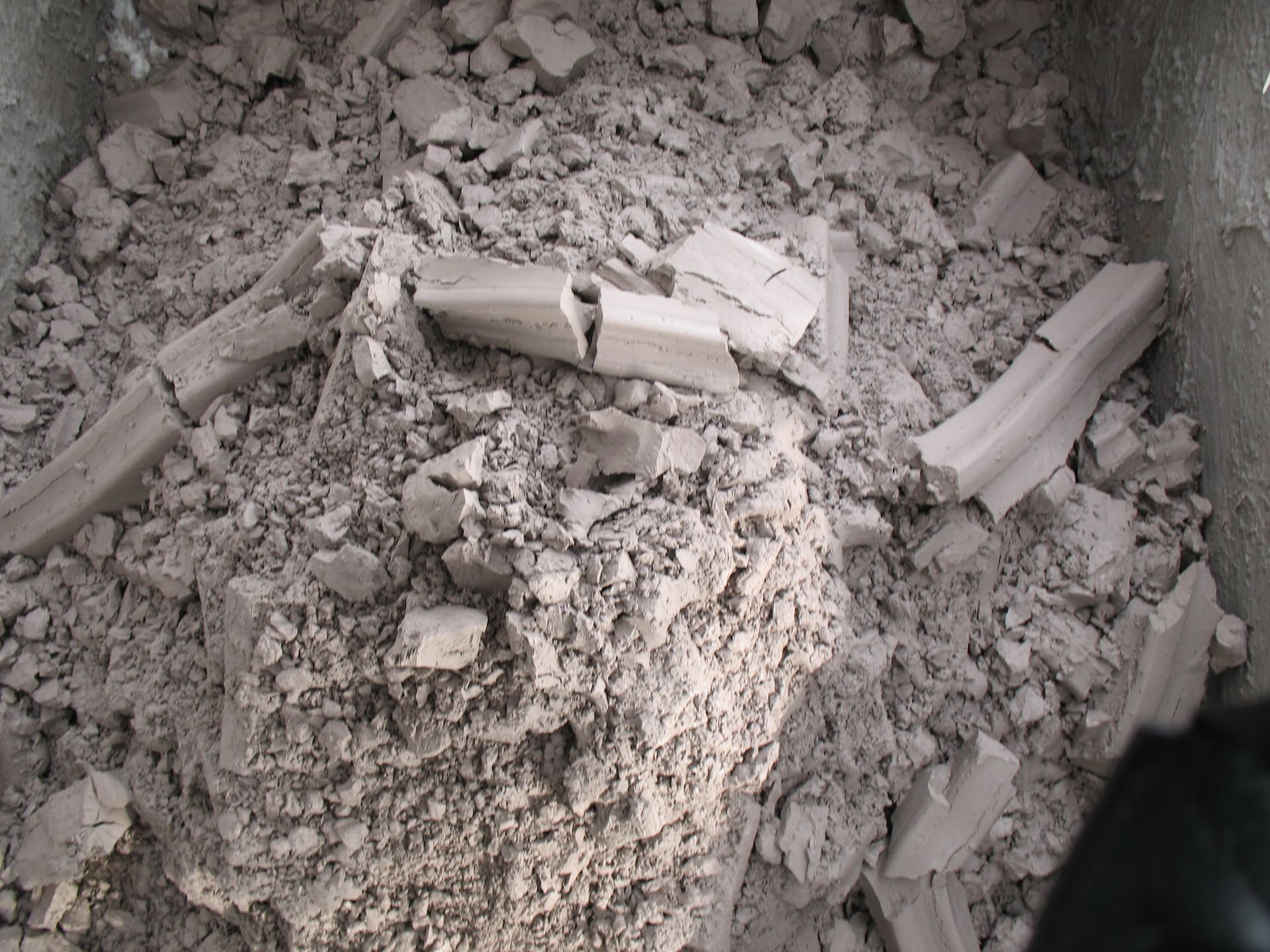

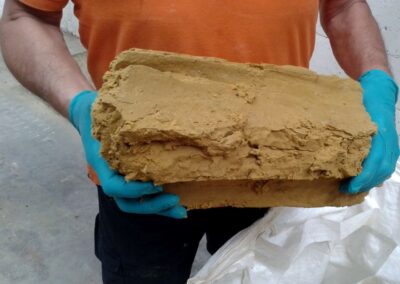

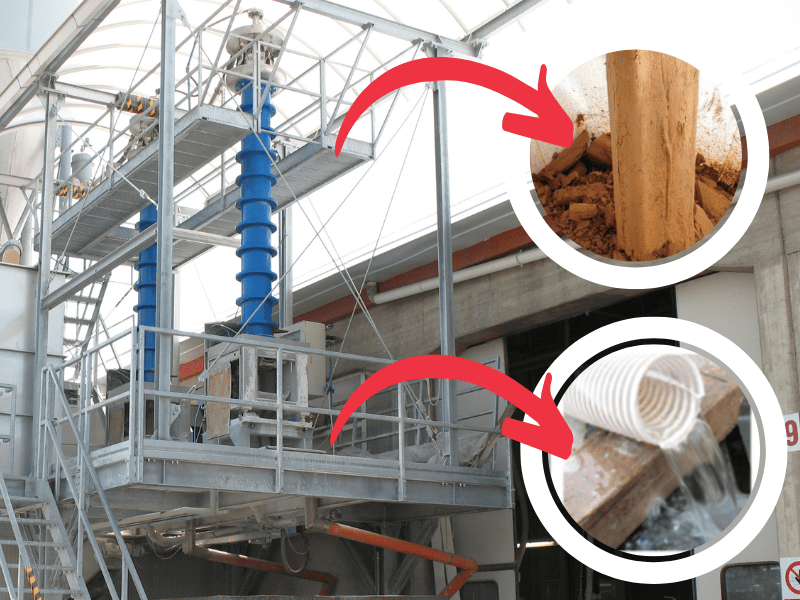

Il principio che guida il funzionamento è quello della Filtrazione Dinamica, una combinazione dinamica di movimento + pressione che simula il gesto umano di “strizzare una spugna”, ma in modo controllato, delicato e continuo. Le membrane pneumatiche si gonfiano e sgonfiano, esercitando una pressione uniforme e progressiva che separa l’acqua dal fango, senza traumatizzare il materiale. Il risultato? Una carota di cake altamente disidratata (fino al 90% di sostanza secca), un filtrato limpido, trasparente, senza solidi, perfetto per il riuso e nessuna contaminazione chimica, perché non servono additivi. STRIZBOX® è perfettamente modulare: l’impianto si dimensiona in base alle necessità produttive scegliendo il numero e l’altezza delle colonne. Questo permette una progettazione sartoriale per ogni cliente, ottimizzando spazi, investimenti e ritorni.
storia
Negli anni ’90, il problema era chiaro: i costi di smaltimento fanghi erano altissimi, e drenare non bastava più. Serviva strizzare, proprio come si fa con una spugna bagnata tra le mani: movimento + pressione, per espellere ogni residuo d’acqua.
È da questa intuizione che nasce STRIZBOX ®.
Abbiamo pensato a una struttura cilindrica verticale, perfetta per resistere alla pressione e modulare in altezza. Una soluzione troppo avanti per quei tempi, ma oggi, con l’Industria 4.0, al passo con il futuro: automatizzata, intelligente, connessa.
come funziona
STRIZBOX® lavora in 3 fasi automatiche:
- Alimentazione
Il fango viene alimentato dall’alto della colonna con una pompa a bassa pressione (massimo 3 bar) - Strizzaggio (Filtrazione Dinamica)
- Avviene tramite 6 membrane (3 piccole e 3 grandi) gonfiate con aria compressa a 6 bar. Si attivano alternativamente, comprimendo delicatamente il fango. L’acqua fuoriesce e viene raccolta alla base nel catino di drenaggio.
- Scarico

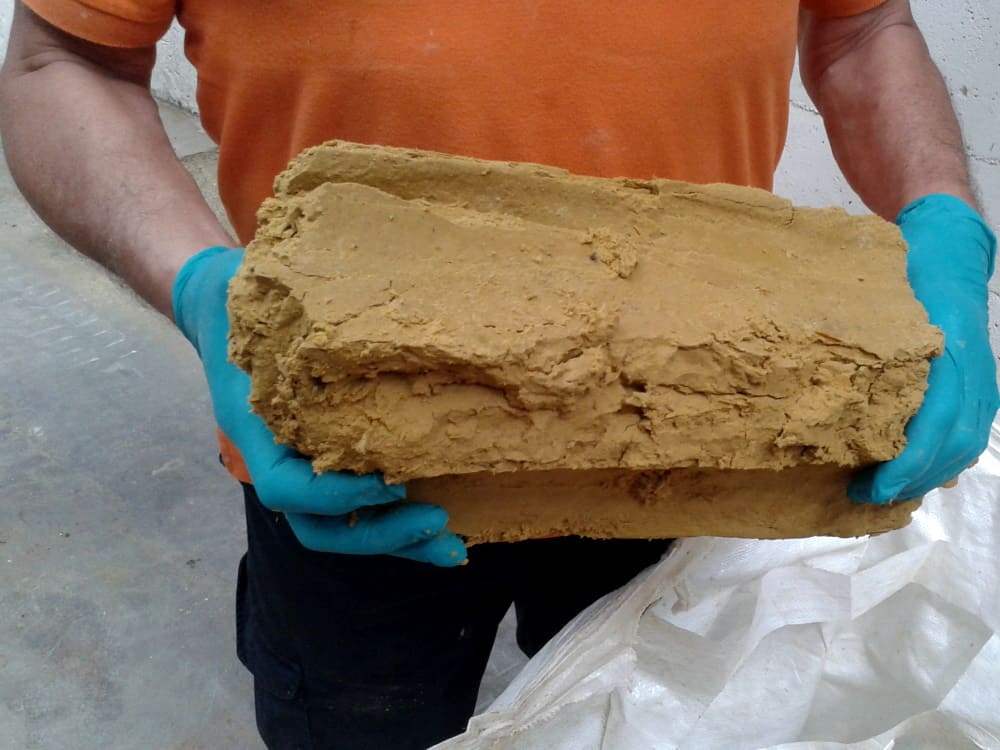

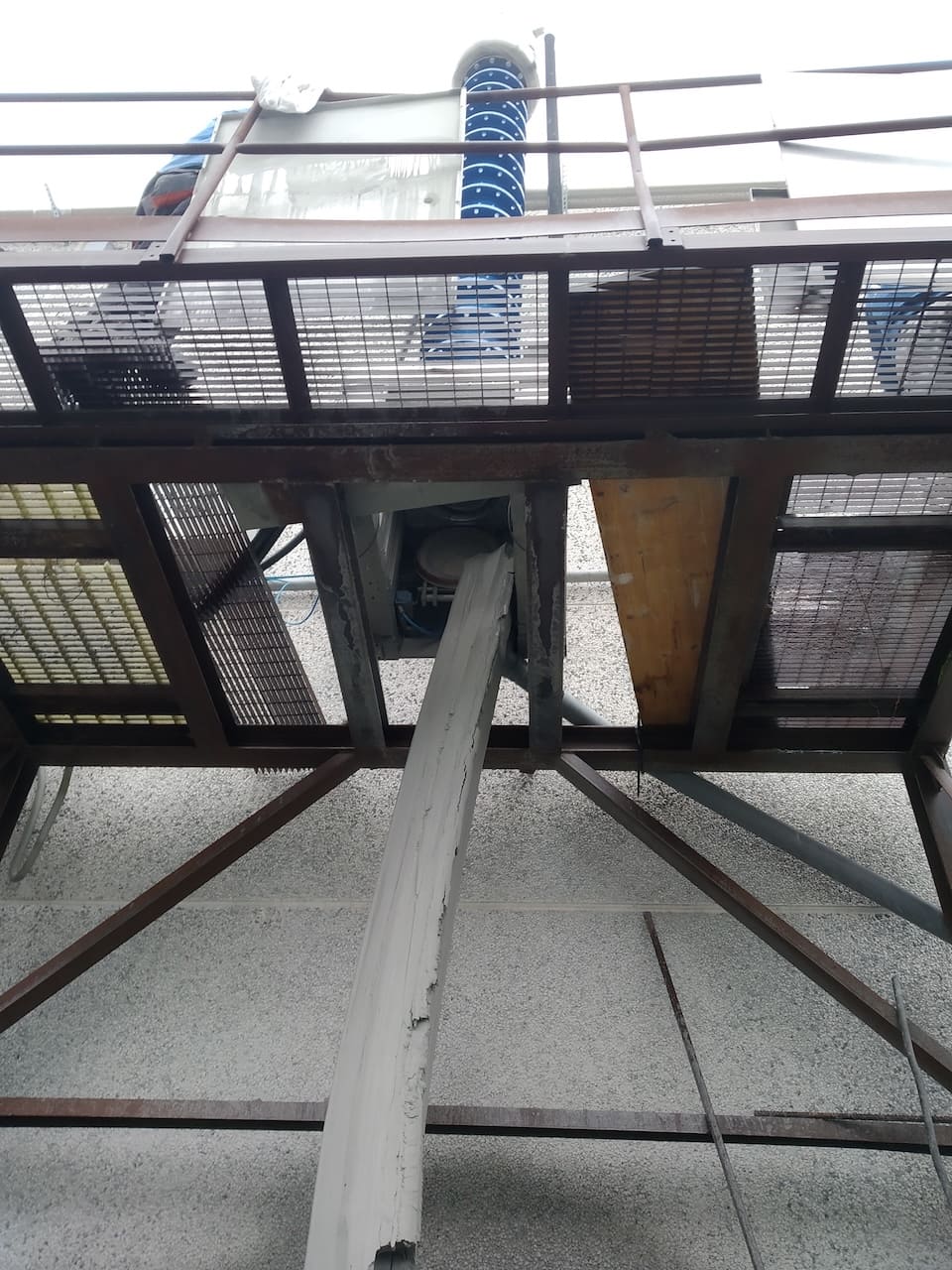

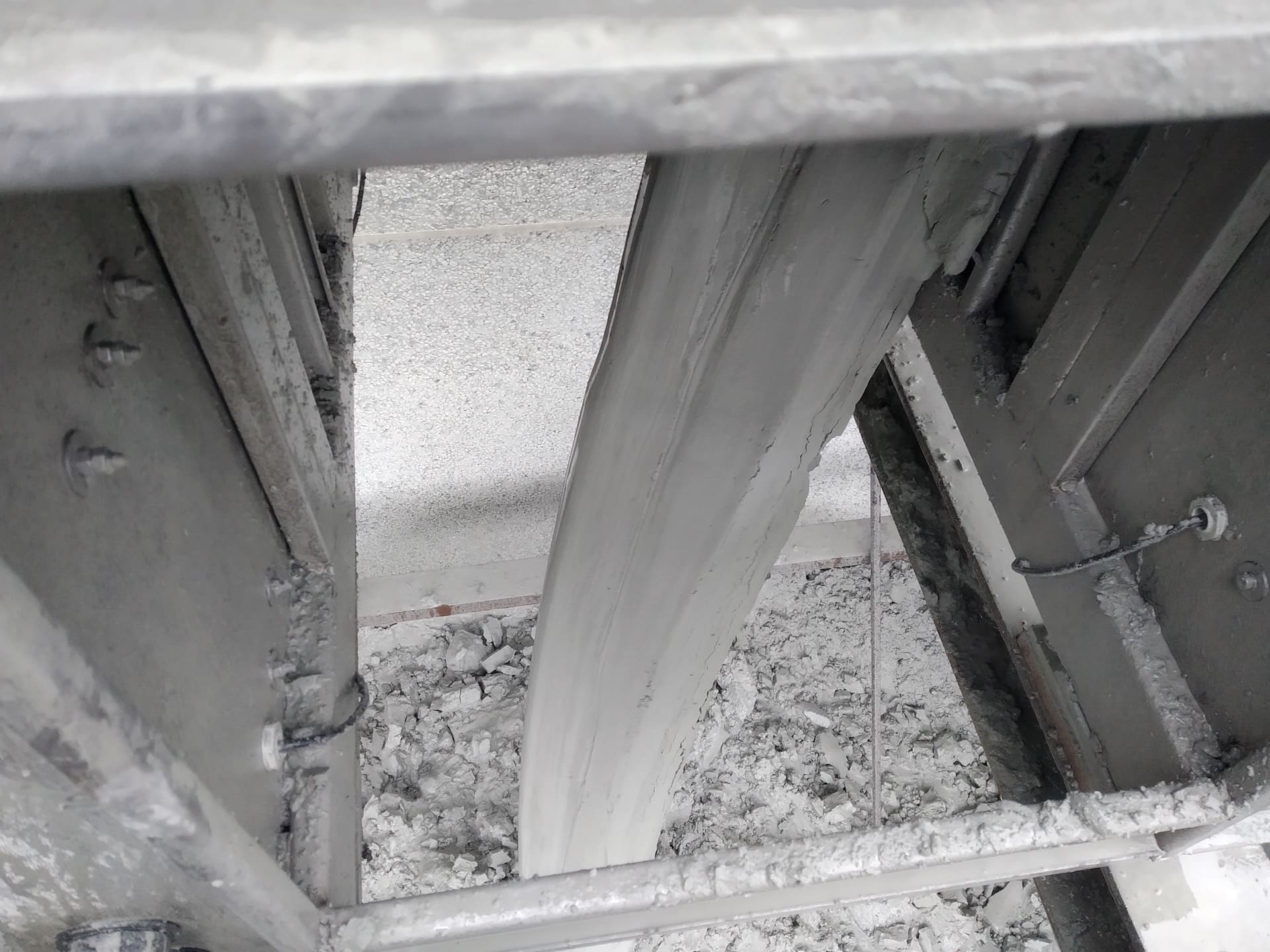

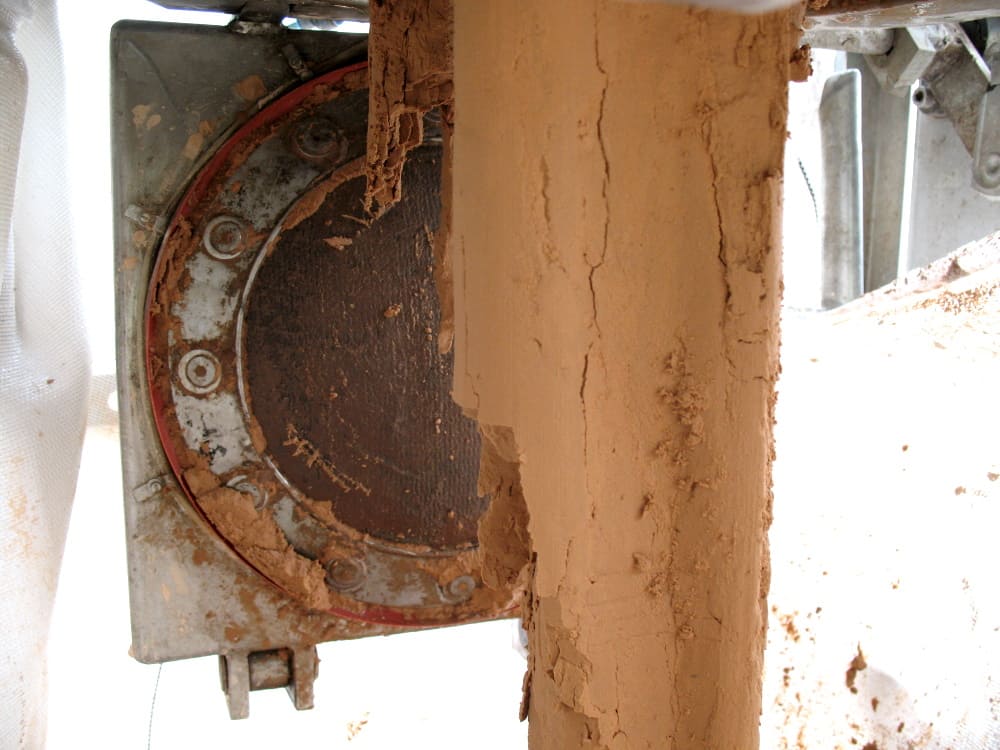

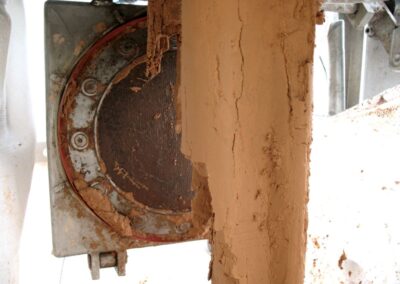

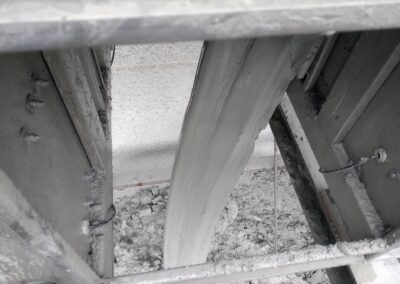

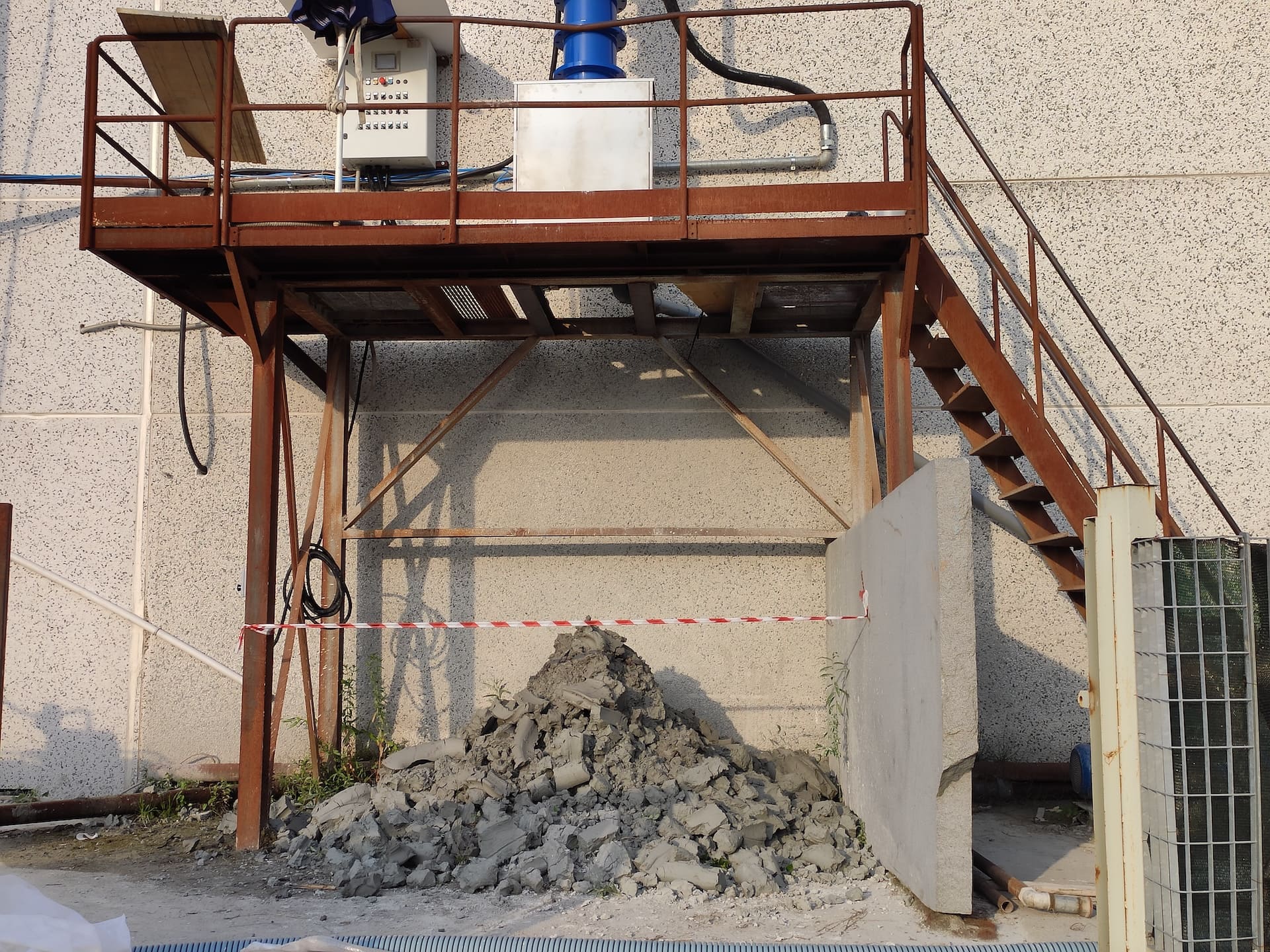

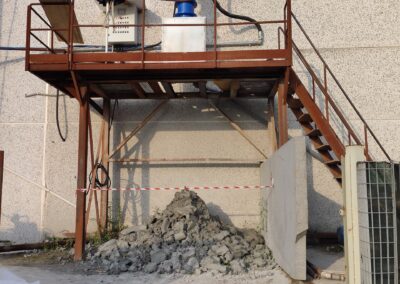

Una volta raggiunto il grado di secco desiderato, ogni colonna scarica il “cake” attraverso un portello inferiore. STRIZBOX® riparte in automatico per un nuovo ciclo attraverso il consenso di un livello o dal numero programmato di cicli nel PLC.
Ogni colonna può produrre fino a 35 dmc di cake per ciclo per metro di altezza.
specifiche tecniche
-
Tipo di macchina: Filtropressa a membrana verticale
-
Materiale di costruzione: AISI 304 (acciaio inossidabile)
-
Alimentazione: Fango alimentato dall’alto
-
Scarico: Scarico del filtrato dal basso
-
Altezza colonna filtrante: Variabile da 1 a 6 metri
-
Numero di colonne: Modulare, da 1 a più colonne in base alle necessità produttive
-
Diametro colonna: Fisso per tutte le colonne
-
Sistema di alimentazione: A bassa pressione (3-4 bar)
-
Principio di filtrazione: “Active Filtration” (filtrazione attiva con movimento e pressione)
-
Fasi di lavoro:
-
Alimentazione
-
Strizzaggio (filtrazione)
-
Scarico
-
-
Membrane: Membrane pneumatiche per la formazione della “carota di cake”
-
Capacità di produzione: Ogni metro di colonna produce circa 35 dm³ di cake per ciclo
-
Controllo: PLC avanzato per gestione automatica e controllo in remoto
-
Funzionamento: Ciclo continuo H24, 365 giorni l’anno senza necessità di operatore
-
Modularità: Sistema modulare con possibilità di escludere colonne per manutenzione senza fermare l’intero impianto
-
Efficienza in secco: Fino a umidità del cake pari al 10% con reflui a matrice minerale
-

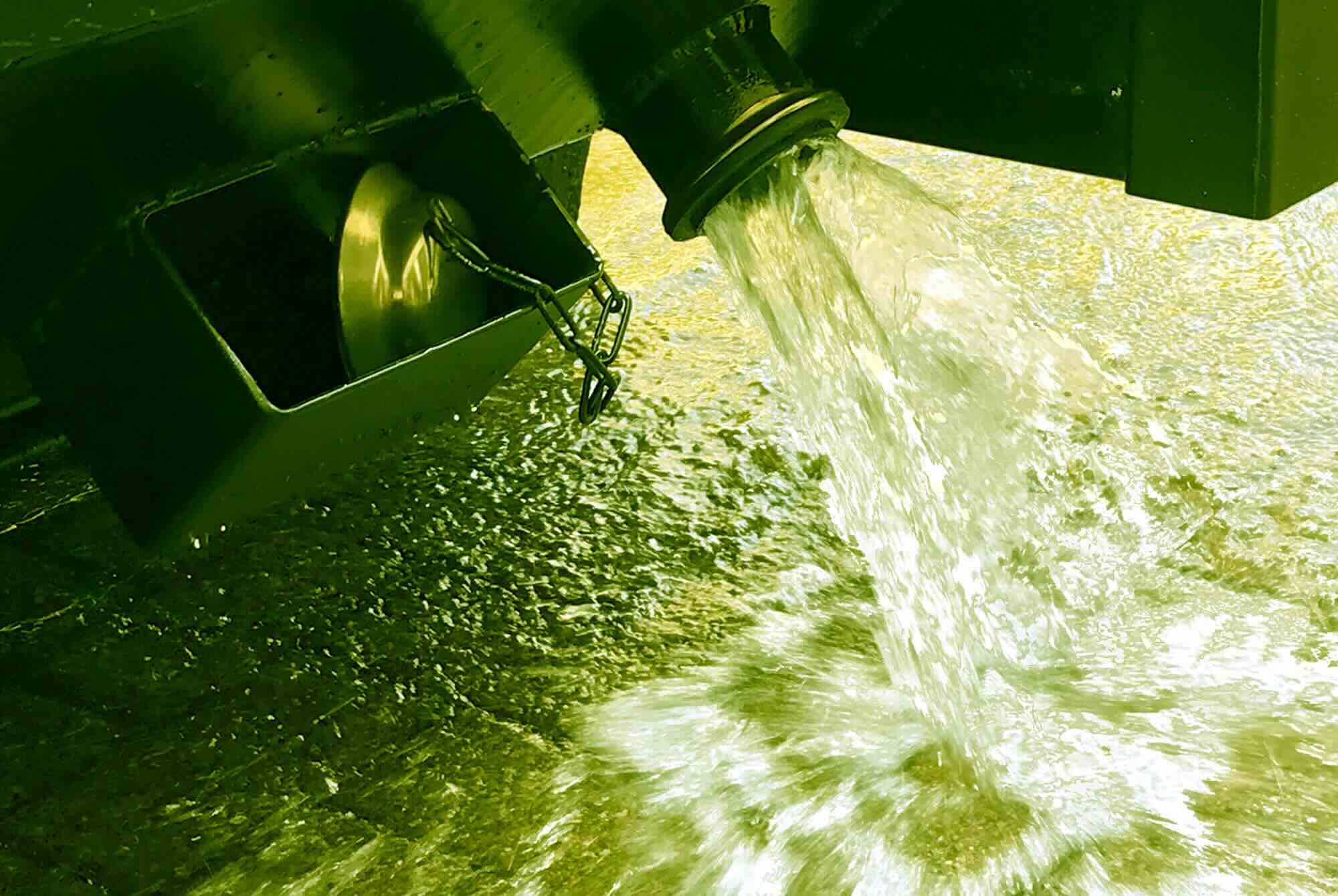

Filtrato: Limpido e privo di solidi, compatibile con il riutilizzo nel ciclo produttivo
-
Additivi: Non necessita di additivi per la filtrazione
-
Manutenzione: Semplice e veloce, con possibilità di ciclo di lavaggio automatico della tela filtro su richiesta
servizi
Mille servizi per STRIZBOX ™
consulenza preventiva
vendita

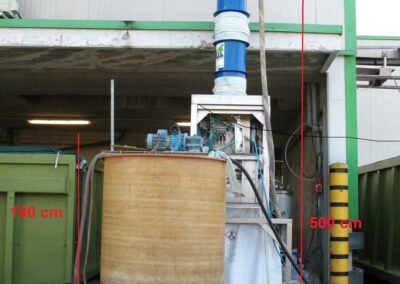

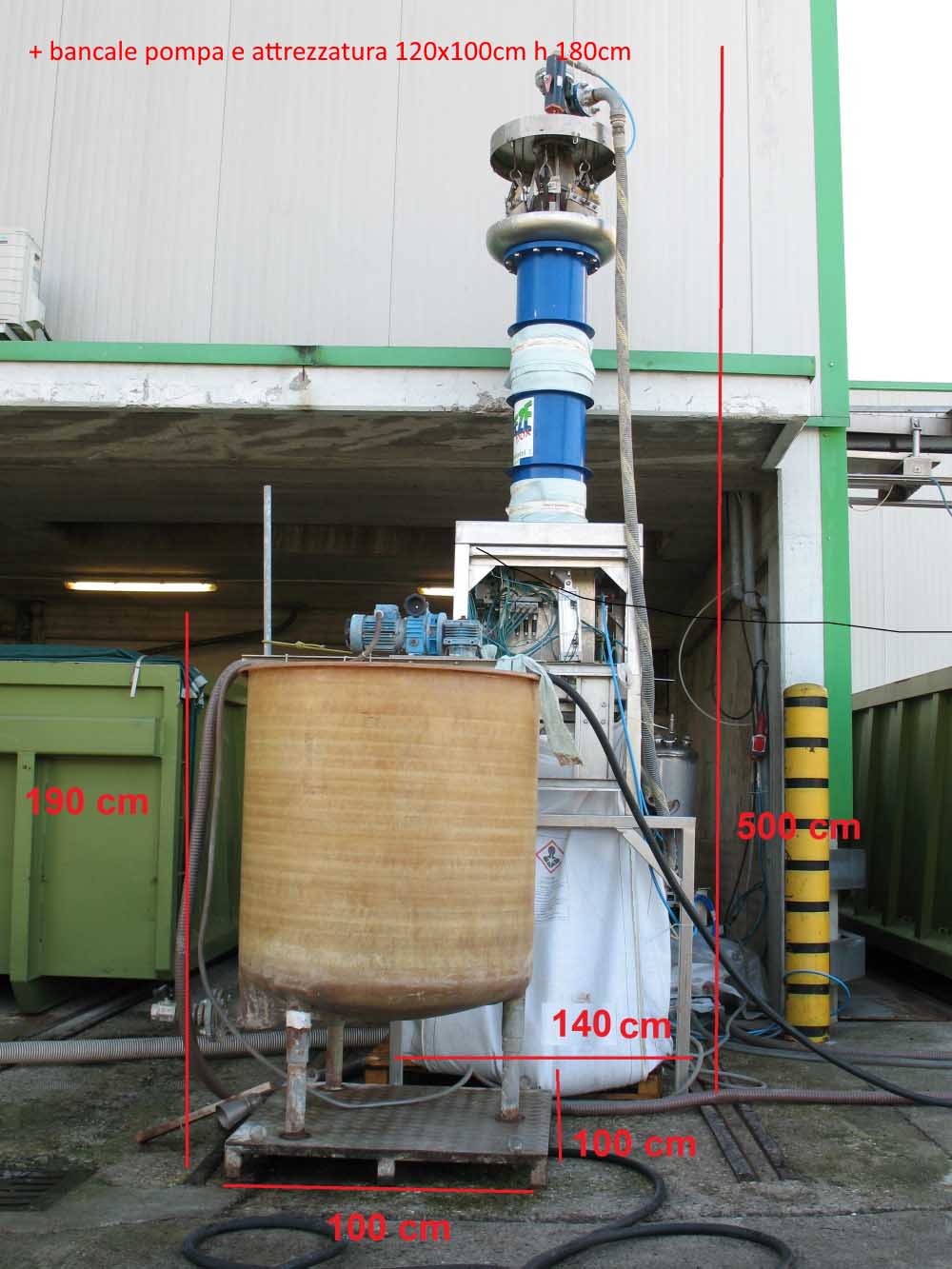

impianto pilota industriale per prove in campo
formazione
test di filtrabilità
fornitura tele filtranti
ricambi

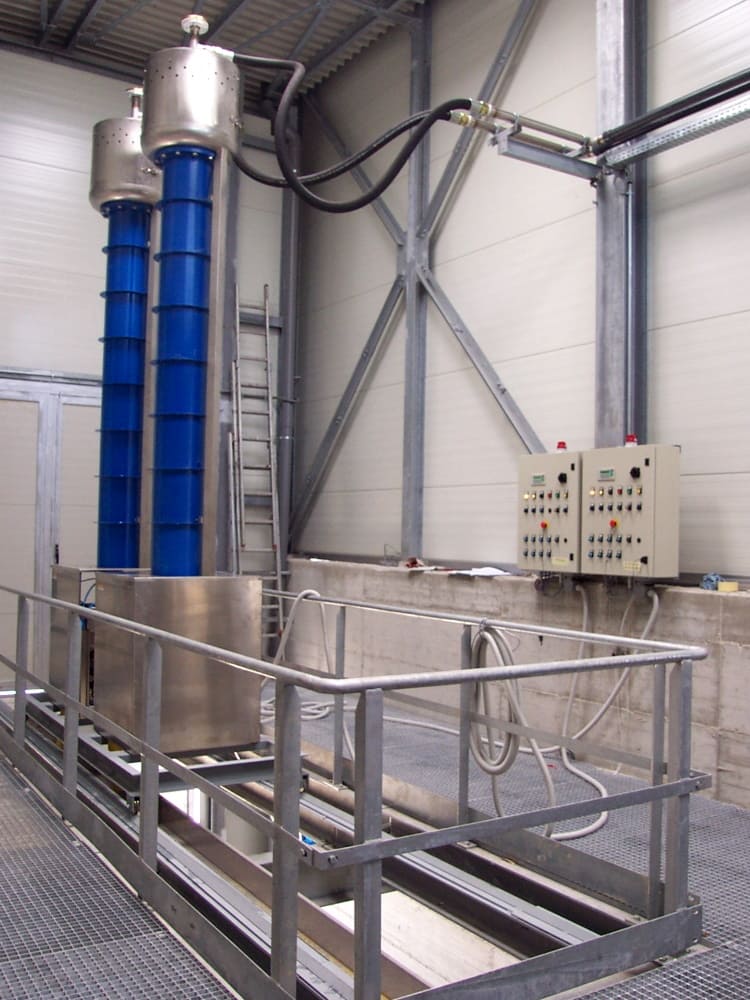

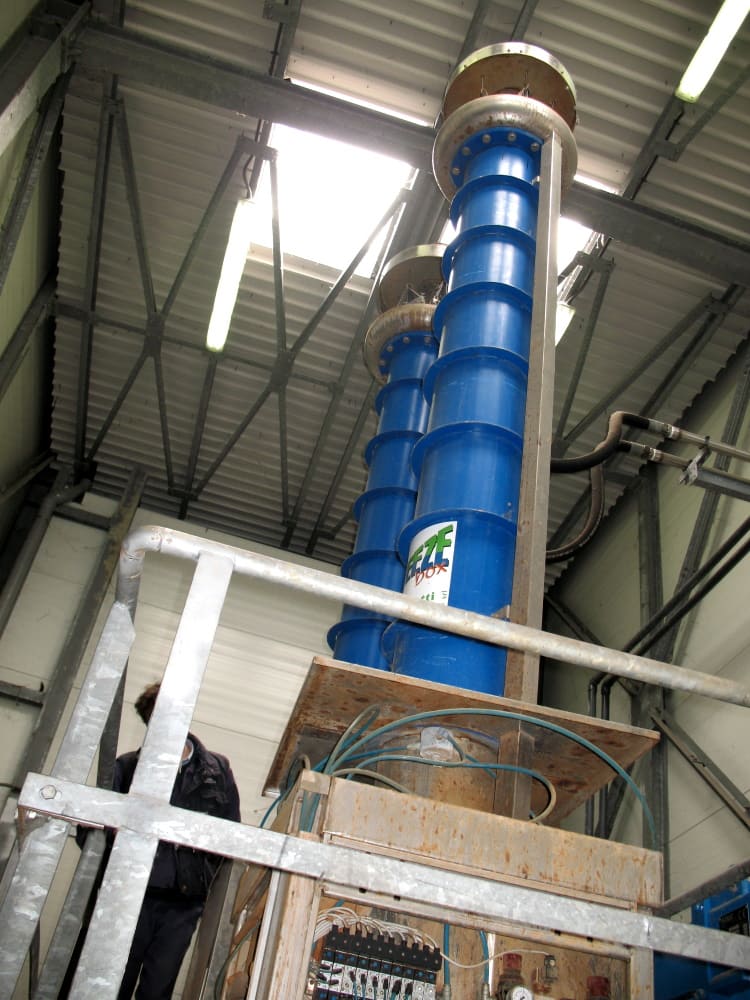

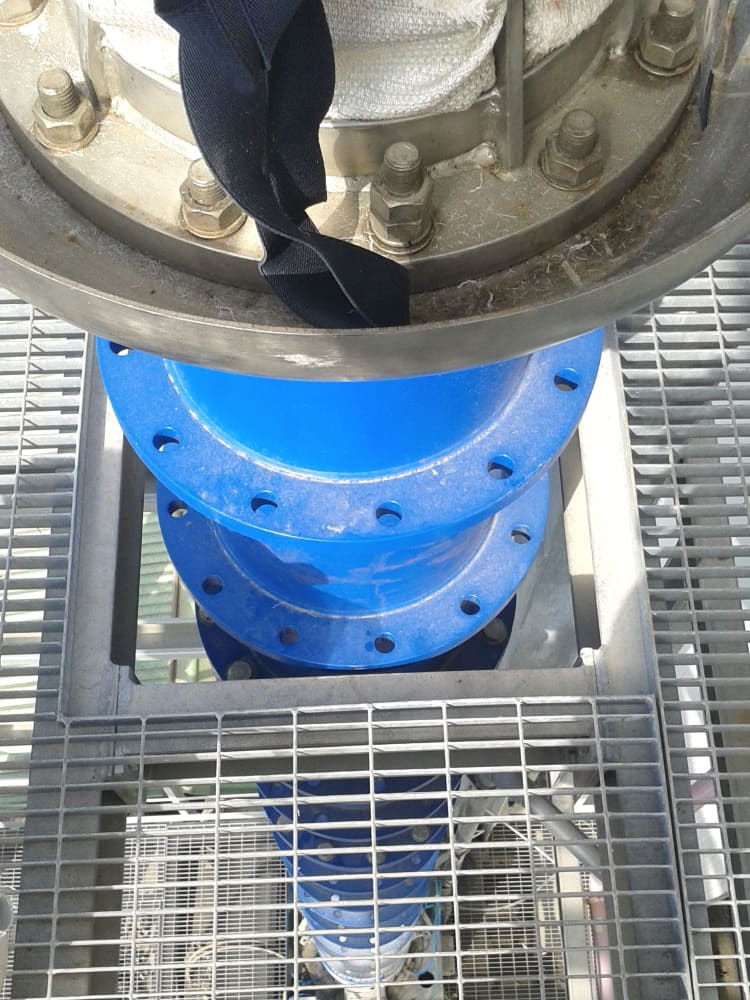

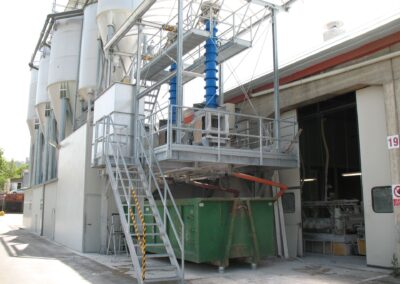

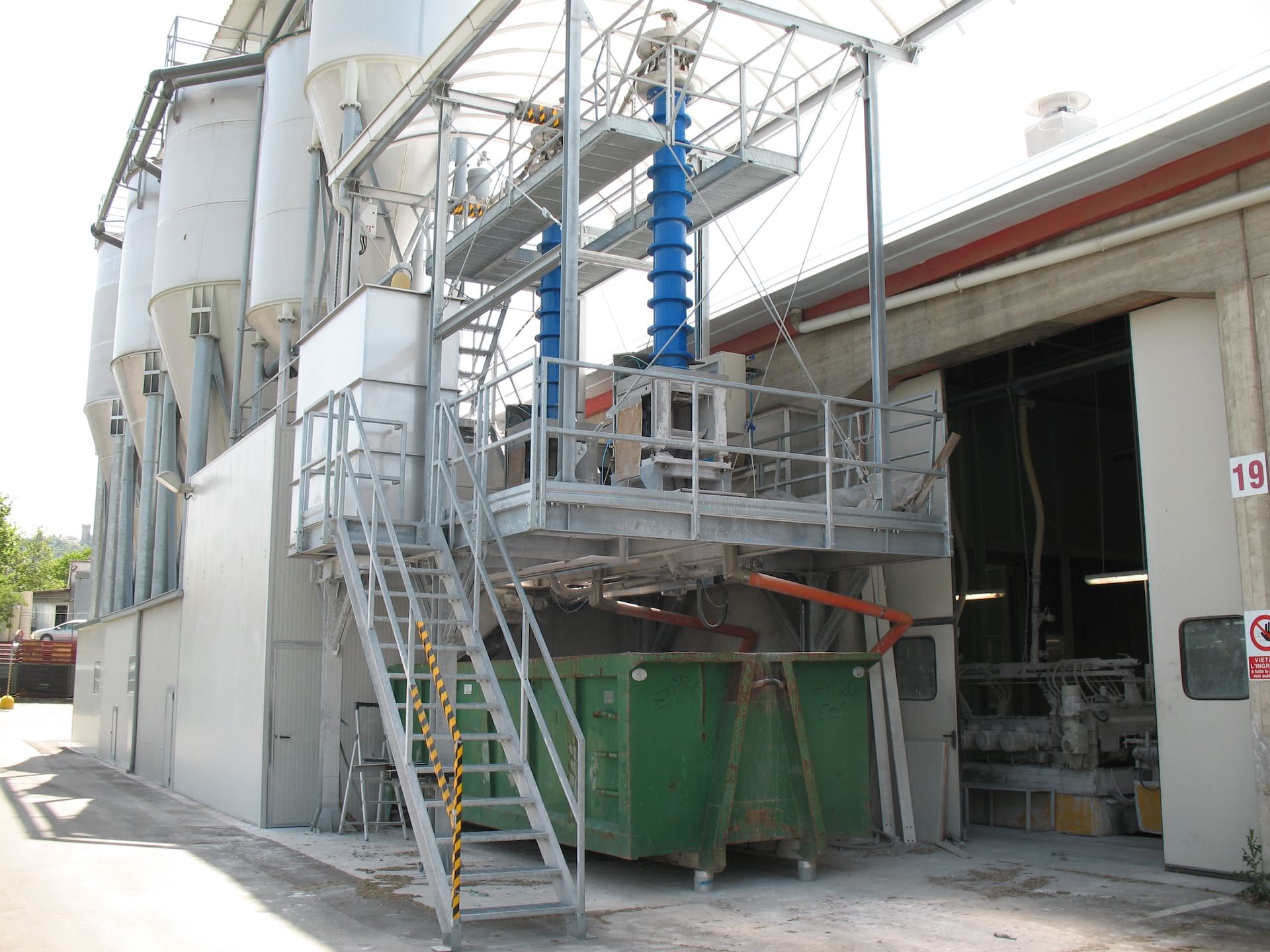

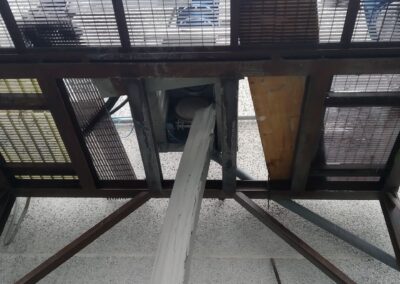

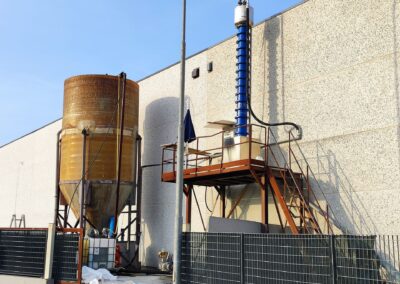

gallery
Le tante facce di STRIZBOX ™ in azione
